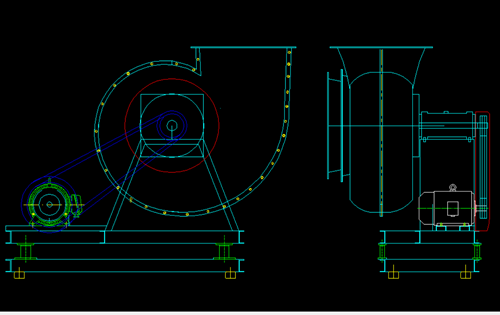

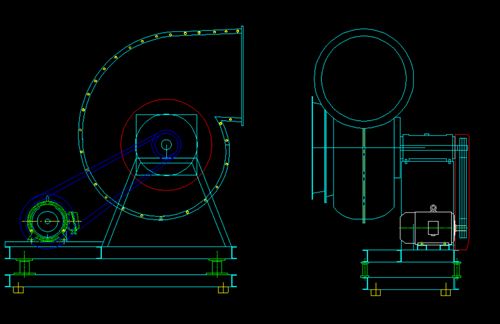

本文为大家展示一些玻璃钢离心风机解剖图，让大家对风机的配件以及结构有比较直观清晰的理解。下面两种图分别是90°和180°的玻璃钢离心风机的简易图纸。

玻璃钢离心风机解剖图解释：
a、风机的出风口与水平线成90°，代表风机的方向为90°，同理风机的出风口中心线与水平线重叠，则代表风机的方向为180°。

b、图中电动机位于风机架子上，可以很直观的看出电动机是通过皮带与安装在风机架子顶端的轴承箱连接在一起的，风机在工作时马达转动带动轴承箱另一端的玻璃钢风机叶轮转动，形成离心抽风和送风的效果。

c、风机的底部是橡胶减震装置与弹簧减震装置，能够有效的减少风机运行时产生的震动感，其中弹簧减震是必备的，橡胶减震可根据需求进行选择。

d、风机的所有配件，如叶轮、外壳、电动机、轴承箱都是安装在风机架子上的，风机的架子是主要的承重装置，所以一边型号偏大的风机，架子一般使用碳钢材料制作。

e、图中红色的线圈代表的是风机叶轮，叶轮通过皮带轮和锥套与轴承箱连接在一起，风机的叶轮是非常重要的配件，如果叶轮出现故障会导致风机无法使用，所以在使用风机时要避免有杂物进入风机内部，防止其与叶轮摩擦造成叶轮损坏。

f、类似蜗牛状的一个壳体就是风机的外壳，在外壳的外圈有很多黄色的点，代表的是连接螺栓，因为风机的外壳是一个容器状的产品，受限于生产工艺，在制作时只能将外壳分段进行制作，然后进行合模，螺栓就是固定风机外壳的作用。

g、图中展示的是C型的玻璃钢离心式风机，另外一种A型风机不使用皮带，风机叶轮直接与电动机连接在一起，可以理解为电动机直接安装在风机架子的顶端，多余的部分可以省去。

h、受到风机出风口方向的影响，90°的风机长度偏长，180 °的风机则相对更高一些。

i、从侧视图中可以看出在外壳的另一侧安装有风机进风口，在使用时风机的进出风口都是直接与管道连接在一起，建议在安装时可在管道与风机进出风口之间增加一个软连接，这样可以方便风机的安装与拆卸工作，同时也方便检查风机的内部工作情况。
